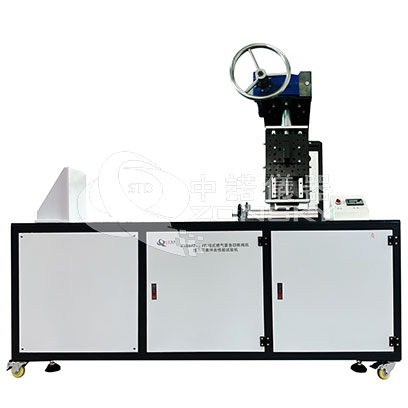

ZY6373A-AL 電磁式燃氣緊急切斷閥額定流量試驗機
適用于最大工作壓力不大于0.4 MPa、公稱尺寸不大于DN 300、工作溫度范圍-20℃?60℃,與城鎮燃氣安全控制系統實現聯動,以電磁力驅動的電磁式燃氣緊急切斷閥。 1.2檢測項目:切斷閥額定流量試驗。切斷閥處于全開狀態,入口側通入2.5kPa的壓縮空氣,調整流量使切斷閥進、出口壓 差為100Pa,所測流量修正至基準狀態,
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍:
1.1此機適用于最大工作壓力不大于0.4 MPa、公稱尺寸不大于DN 300、工作溫度范圍-20℃?60℃,與城鎮燃氣安全控制系統實現聯動,以電磁力驅動的電磁式燃氣緊急切斷閥。
1.2檢測項目:切斷閥額定流量試驗。切斷閥處于全開狀態,入口側通入2.5kPa的壓縮空氣,調整流量使切斷閥進、出口壓 差為100Pa,所測流量修正至基準狀態,即為額定流量。
表1、切斷閥額定流量
1.3切斷閥規格:DN15、DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300。
二、符合標準:
符合CJ/T394-2018第6.6節“額定流量”以及第7.6節“額定流量試驗”;
三、主要優點:
3.1由計算機+PLC+模塊采集數據和控制壓力、保壓時間以及升壓速率等等。
3.2試驗由計算機自動控制,并全程記錄試驗數據,可按要求自動生成報表。占地小,結構緊湊,自動化程度高,工作穩定,配件齊全。
3.3控制系統:PLC自動化控制+觸摸屏:≥10寸觸摸屏
3.4試驗裝置裝置能移動,并帶有鎖緊裝置;
3.5標準流量計應帶修正儀,量程≥270L/min,精度:優于1.5級。
四、主要性能參數:
4.1試驗介質:純凈干燥空氣;
4.2壓力范圍:0.01kpa~5kPa;
4.3壓差測量精度:±10Pa
4.4壓力傳感器:(0~+5)kPa,精度不低于0.4級;
4.5壓力采集間隔:100ms;
4.6壓力控制和穩壓采用變頻器控制;
4.7保壓時間:0~99.99min可設定;
4.8配有穩壓裝置;
4.9提供AC220V(±10%)、DC0~30V(±5%)可調兩種電源模式;
4.10設備內各部件強度:≥0.8MPa
4.11控制部分:采用PLC+觸摸屏+模塊采集和控制;
