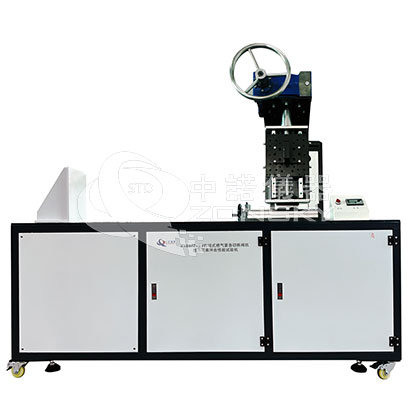

ZY6377-SV 電磁式燃?xì)饩o急切斷閥抗扭力、彎曲、沖擊性能試驗機
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍:
1.1適用于最大工作壓力不大于0.4 MPa、公稱尺寸不大于DN 300、工作溫度范圍-20℃?60℃,與城鎮燃?xì)獍踩刂葡到y(tǒng)實現聯動,以電磁力驅動的電磁式燃?xì)饩o急切斷閥。
1.2檢測項目:
1.2.1切斷閥抗扭力性能試驗;
1.2.2切斷閥抗彎曲性能試驗;
1.2.3切斷閥抗沖擊性能試驗;
1.3適用切斷閥規格:DN15、DN20、DN25、DN40、DN50。其它規格費用另計
二、符合標準:
2.1符合CJ/T394-2018第6.8節和7.8節“抗扭力性能試驗”;
2.2符合CJ/T394-2018第6.9節和7.9節“抗彎曲性能試驗”;
2.3符合CJ/T394-2018第6.10節和7.10節“抗沖擊性能試驗”;
三、主要技術參數:
3.1抗扭力性能試驗
3.1.1扭力范圍:(10~300)N.m;
3.1.2扭矩精度:±1%;
3.1.3試驗裝置:由管固定裝置、管1、管2、管支撐組成;
3.1.3.1管固定裝置:固定管件;
3.1.3.2管1:長度≥2DN,DN為切斷閥管件直徑;
3.1.3.3管2:長度為1m;安裝在切斷閥后;
3.1.4試驗管件:DN15、DN20、DN25、DN40、DN50試驗管件各一套;
3.2抗彎曲性能試驗:
3.2.1彎矩范圍:(10~1500)N.m;
3.2.2彎矩精度:±1.0%;
3.2.3試驗裝置:由管固定裝置、管1、管2、管支撐組成;
3.2.3.1管固定裝置:固定管件;
3.2.3.2管1:長度≥2DN,DN為切斷閥管件直徑;
3.2.3.3管2:長度為1m;安裝在切斷閥后;
3.2.4試驗管件:DN15、DN20、DN25、DN40、DN50、DN80、DN100試驗管件各一套;
3.3抗沖擊性能試驗:
3.3.1沖擊性砝碼:0.2kg 0.3kg 0.4kg 0.5kg
3.3.2沖擊桿高度:≥500mm
3.3.3沖擊桿夾具:DN15、DN20、DN25、DN40、DN50、DN80、DN100試驗管件各一套
3.4控制方式:PLC+觸摸屏控制
