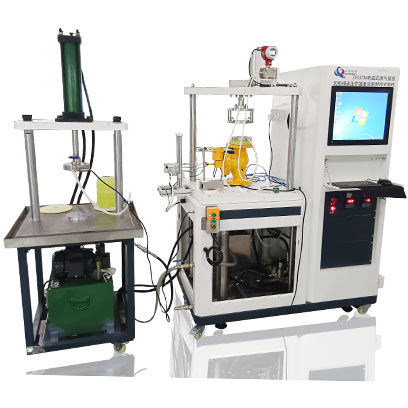

ZY6373A-ZH 電磁式燃?xì)饩o急切斷閥綜合性能試驗裝置
ZY6373A-ZH電磁式燃?xì)饩o急切斷閥綜合性能試驗裝置,適用于測試CJ/T 394-2018《電磁式燃?xì)饩o急切斷閥》規定的外密封、內密封、額定流量、緊急切斷性能、耐久性等項目;適用規格:DN15、DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、主要用途:
1.1適用于測試CJ/T 394-2018《電磁式燃?xì)饩o急切斷閥》規定的外密封、內密封、額定流量、緊急切斷性能、耐久性等項目;
1.2切斷閥規格:DN15、DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300。
二、符合標準:
符合CJ/T 394-2018《電磁式燃?xì)饩o急切斷閥》第7.4條“外密封”、7.5條“內密封”、7.6條“額定流量”、第7.7條“緊急切斷性能”、第6.11條“耐久性”試驗;
三、主要特點:
3.1由計算機+PLC+模塊采集數據和控制壓力、保壓時間以及升壓速率等等。
3.2試驗由計算機自動控制,并全程記錄試驗數據,可按要求自動生成報表。占地小,結構緊湊,自動化程度高,工作穩定,配件齊全。
3.3計算機軟件:采用美國NI精密設備開發軟件LabView,我公司自主完成第二次開發。界面嚴謹、條理清晰、控制方便快捷;
四、主要技術參數
4.1試驗介質:純凈干燥空氣;
4.2壓力范圍:0.05Mpa~3.0MPa;
4.3壓力傳感器:0~5.0Mpa。分辨率為0.001MPa;
4.4密封試驗用壓力變送器2個,低壓量程最大為5kPa,高壓量程最大為5.0MPa,精度為0.4%FS;
4.5壓力采集間隔:100ms;
4.6壓力源:采用氣液泵。
4.7保壓時間:0~99.99min可設定;
4.8差壓傳感器:(0~200)Pa;
4.9壓差測量精度:±10Pa;
4.10額定流量測量范圍:(1~1600)m3/h;
4.11緊急切斷性能:
4.11.1切斷響應時間測量精度:±0.01s;
4.11.2手動復位力測試:(0~500)N;
4.11.3力矩測量范圍::(0~20)N.m。
4.12耐久性測試:
4.12.1動作頻率:(3~6)次/min;
4.12.2試驗次數:0~9999次,可任意設置。
4.13電源模式:提供AC220V(±10%)、DC0~30V(±5%)可調兩種電源模式;
4.14操作控制部分:
4.14.1采用計算機+PLC+模塊采集和控制;
4.14.2壓力控制和穩壓采用變頻器控制;
4.14.3試驗參數:包括壓力、時間、溫度等數據均可自動采集、顯示、儲存。
4.14.4輸出試驗報表:內容包括樣品編號、試驗時間、試驗壓力、切斷時間、介質溫度、耐久性動作頻率等參數。
