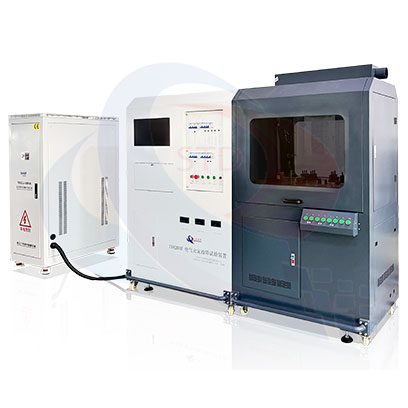

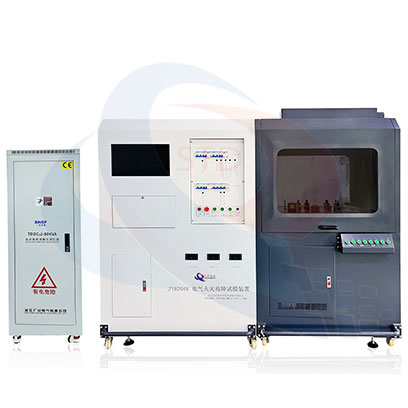

ZY6204B電氣火災痕跡物證制備裝置

1 工作及安裝條件
*1.1 電源：380V，50Hz，三相五線；
1.2 溫度：20℃~50℃；
1.3 室內環境：嚴禁周圍放置可燃物；
2 電氣控制系統部分
*2.1 電氣系統容量≥100KVA
2.2 輸入交流電壓380V±15%，50Hz，三相五線
2.3 實驗端電壓輸出：交流+直流
*2.4 交流輸出：0A≤I交≤500A，連續可調，調節精度＜1A；
*2.5 直流輸出：0A≤I直≤500A，連續可調，調節精度＜1A；
2.6 滿足兩相電流輸出，一相容量為30KVA，三相電壓最大值可調660V；
2.7電氣故障實驗均為破壞性實驗，內部所有部件便于拆卸更換；
*2.8 電氣系統設置時，充分考慮人員用電安全和用火安全，電氣元件耐火等級高，至少設置三級電氣保護裝置，嚴防觸電事故發生。
3 測量記錄部分
*3.1數字記錄，可采集瞬間電壓V、電流I的變化，采集間隔＜1S；

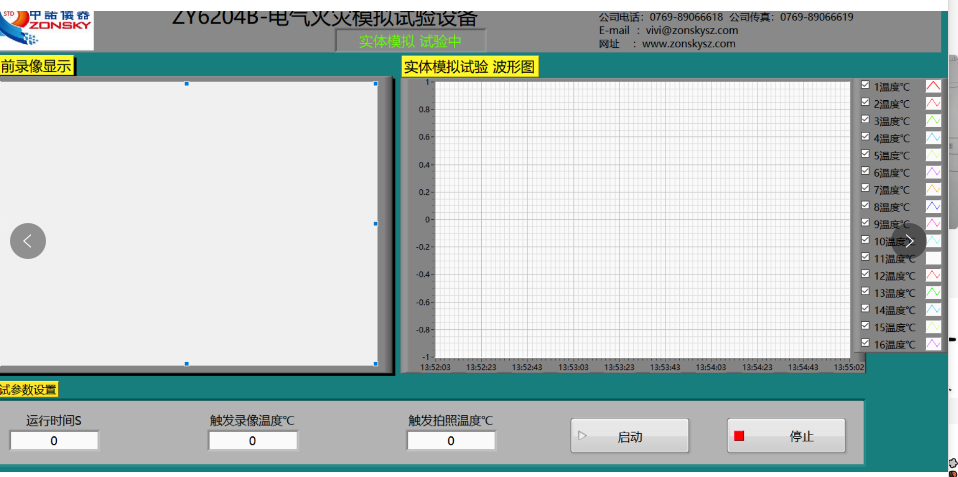

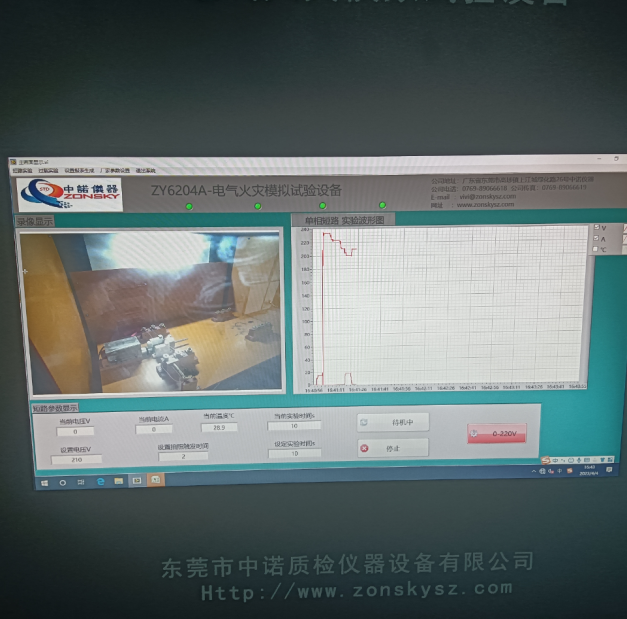

*3.2 數字顯示，可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
*3.4 數據輸出：可以導出記錄數據，記錄時長t＞10min，導出用于Execel分析的數字?jǐn)?shù)據，數據既可以在設備上的工控計算機顯示，并可以發送至網絡計算機上打印生成紙質文字，方便易用；
4 痕跡制備部分
*4.1 方便的完成以下線路故障的模擬：
（1）單相短路故障；
（2）兩相短路故障；
（3）過電流故障；
（4）過電流故障誘發的次生相間短路故障；
（5）插頭插座過電流故障；
（6）線間及接插件處局部過熱故障。

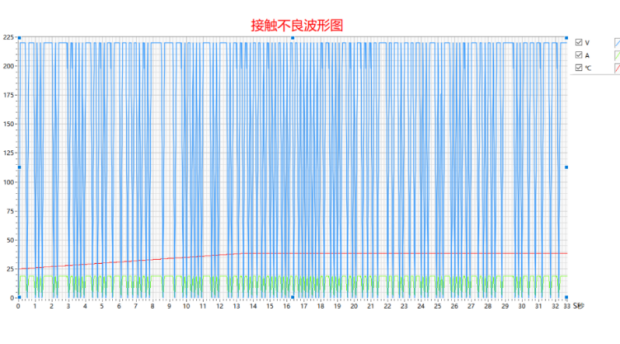

（7）模擬插頭插座虛接發熱故障
（8）電弧故障實驗；

（9）跨步電壓試驗
4.2 線路和電氣元件接頭處為易損部件，要求更換維修方便；
*4.3 電氣設備故障模擬部分，可以完成空調、洗衣機、電暖氣、電冰箱、電動車等常見交直流電器設備的故障模擬實驗：
（1）過壓運行實驗；
（2）欠壓運行實驗；
（3）電容擊穿實驗；
（4）過載運行實驗等。

4.4 電氣故障實驗均為破壞性實驗，內部所有部件便于拆卸更換。
