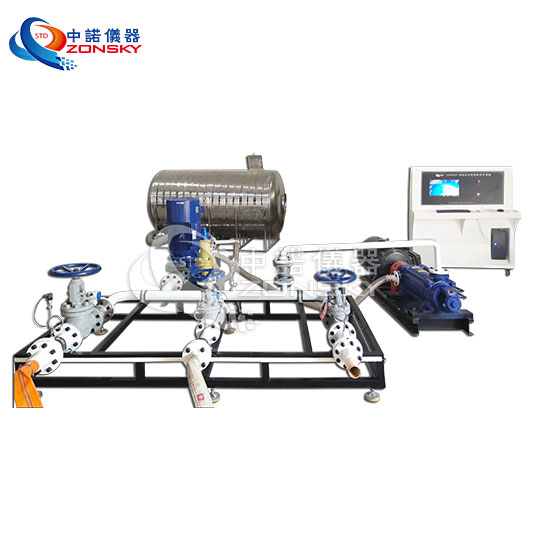

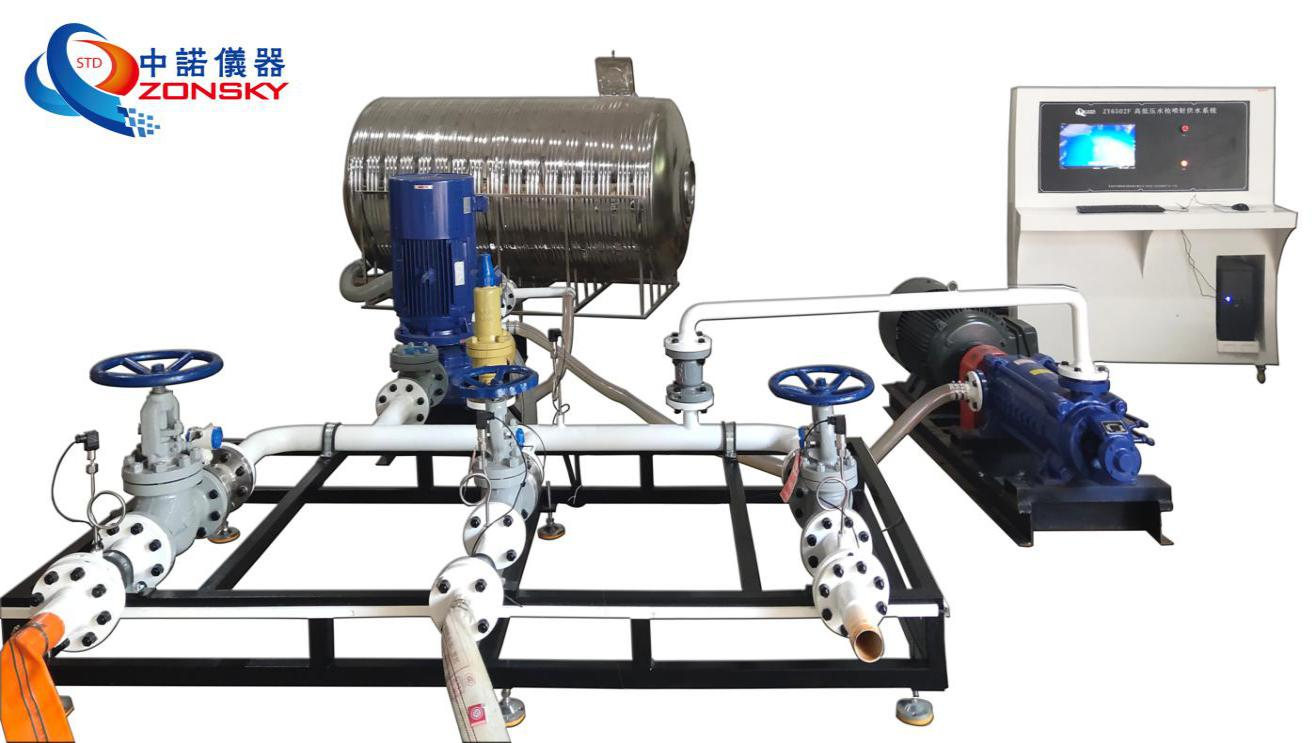

圖1、整機圖

一、適用范圍：

1.1適用于消防軟卷盤與消防水槍噴射試驗,其設計、制造參照GB15090-2005《消防軟管卷盤》、GB8181-2005《防水槍性能要求和試驗方法》標準，采用計算機自動控制，自動采集試驗數據，壓力控制精確，自動生成格式化報告。整體設計合理，維修保養方便快捷；自動恒壓，輕微滲漏自動補充恒定壓力；高壓管路超數倍制作，經久耐用。

1.2工作壓力0.20Mpa~2Mpa，流量16L/S；

1.3該系統主要目的是為了檢測部分消防產品噴射性能、壓力損失、減壓、減壓穩壓性能及流量等參數，要求操作簡便快捷、數據穩定、設備精度不低于國家及行業標準。

二、主要性能特性：

2.1采用高壓力和大流量雙級平行設計，既滿足了大流量16L/S，又滿足了高壓力（2MPa）；

2.2采用計算機自動控制，自動采集試驗數據，壓力控制精確，自動生成格式化報告；

2.3整體設計合理，維修保養方便快捷；

2.4自動恒壓，輕微滲漏自動補充恒定壓力；

2.5高壓管路超數倍制作，經久耐用。

2.6計算機裝配試驗設備操控軟件：可在計算機界面控制壓力、流量等試驗各過程（具體功能需根據我方要求定制），可自動控制、顯示、記錄壓力、流量、差壓、時間等參數；可實現軟件聯網，數據自動采集并輸出曲線，并能與業務系統進行數據通信，自動生成原始記錄，軟件根據我方要求以數據庫的形式提供檢驗數據及其他相關原始數據。

2.7數據采集時間：計時精度 0.1s；要求數據傳輸記錄及時準確，無傳輸延遲、無卡頓。

三、符合標準：

3.1符合GB15090-2005《消防軟管卷盤》第6.1節噴射測試；
3.2符合GB8181-2005《消防水槍》第6.1節噴射測試。
3.3符合GB4452-2011《室外消火栓》第6.11、6.12“調壓性能、減壓穩壓性能”測試。
3.4符合GB3445-2018《室內消火栓》第6.12節“壓力損失”和6.13節“減壓、減壓穩壓性能及流量”測試；
3.5XF 180-2016 《輕便消防水龍》6.2噴射性能。

3.6檢測項目參數

標準條款號 檢驗項目
GB 15090-2005 《消防軟管卷盤》   6.1噴射試驗
GB 8181-2005《消防水槍》            6.1噴射性能試驗
GB 4452-2011《室外消火栓》         6.11、6.12調壓性能、減壓穩壓性能
GB 3445-2018《室內消火栓》         6.12、6.13壓力損失、減壓、減壓穩壓性能及流量
XF 180-2016 《輕便消防水龍》       6.2噴射性能

四、主要技術參數：

4.1此套儀器組成包含有：消防軟管卷盤噴射測試、消防水槍噴射測試、室外消火栓調壓性能、減壓穩壓性能測試、室內消火栓壓力損失、減壓、減壓穩壓性能及流量測試；

4.2適用工件參數如下：

產品目測          檢測項目     內徑型號 額定工作壓力（型號）/MPa  技術要求≥/m L/min
消防軟管卷盤   噴射試驗 19/20 0.8/1.0/1.6 ≥6 ≥24
消防水槍         噴射性能        50/65 0.35/0.60 ≥28 ≥7.5 L/s
室外消火栓     調壓性能         100/150 進 0.4-1.2出 0.25-0.35            /  ≥5.0 L/s
減壓穩壓性能
室內消火栓  壓力損失；減壓、25/50/65 進 0.5-1.6出 0.25-0.45            / ≥5.0 L/s
減壓穩壓性能及流量

輕便消防水龍 噴射性能 25 0.8/1.0/1.6 ≥8.0 ≥30.0 L/min

4.3此套設備為綜合性多功能檢測設備，能滿足所列標準和所列適用工件檢驗項目的檢測。也能檢測標準所涵蓋的所有規格型號（口徑、流量、工作壓力等）的產品的檢測。配備所有規格型號的轉換接頭，封堵件等配件。

4.4主要配置：由高壓管路、噴射裝置及計算機集成控制柜；

4.5泵組：采用國內河北潤辰品牌水泵。泵組由不同流量的泵組合而成，符合各類產品不同大小的流量需求，流量/壓力調控應能自動控制，流量/壓力調整到符合標準值的時間應小于 2min。壓力 小于 1 MPa 試驗中壓力波動不大于 0.03 MPa，大于 1MPa 的試驗中壓力波動不大于 0.1 MPa；

4.6操作控制臺、閥門、管道根據需要設計布置。與水接觸部件均采用304不銹鋼或不低于此效力的耐腐蝕材料。試件安裝及拆卸簡潔迅速。

4.7試驗介質：水（甲方已建蓄水池，乙方提供獨立的收水箱）；

4.8低壓泵：0~0.5Mpa、流量16L/S；

4.9壓力范圍：0~2.0Mpa；

4.10高壓泵：0~2.0Mpa 流量3.5L/S；

4.11壓力采集精度：±0.05MPa；
4.12壓力傳感方式：電流變送器方式；
4.13變頻器調頻范圍：0～50Hz；18.5/30KW變頻調速；

4.14高壓供水系統：

4.14.1系統組成：由截止閥、過濾閥、低壓水泵、多級壓力泵、止回閥、安全釋放閥、液壓傳感器、調節閥以及DN100/DN65/DN50/DN40管道組成；

4.14.2低壓離心泵

4.14.2.1壓力：0~0.5Mpa；

4.14.2.2流量16L/S；

4.14.2.3功率：18.5kw；

4.14.2.4變頻器：18.5kw，由計算機執行控制。

4.14.3 D型多級高壓泵：

4.14.3.1壓力：0~2Mpa；

4.14.3.2流量3.5L/S；

4.14.3.3功率：30kw；

4.14.3.4變頻器：30kw，由計算機執行控;

4.14.4過濾器：DN80，過濾網10~30目 ;

4.14.5截止閥：DN65;

4.14帶噴射裝置二套；見圖2和圖4

4.14.1噴射仰角：30°±2°；

4.14.2噴槍口中心到地面高度：1±0.05m；

4.14.3風速小于2m/s室外，作順風方向噴射試驗。噴射場地需要長30m以上。

4.15電源：AC380V,功率：50KW；

4.16控制箱：1200*750mm*1400mm。

4.17使用空間：10m*6m（如增加消防室內栓和室外栓，使用空間為20m*6）

4.18噴射空間：設在室外，需具備38米長度的空間，風速不2m/S。

4.19此套系統獨立工位附件配置：

4.19.1 GB15090-2005標準消防軟管噴射裝置 1套、XF 180-2016 輕便消防水龍噴射裝置1套；（軟管卷盤/消防水龍試驗工位：配置獨立的流量傳感器和輸出管路，配置軟管卷盤安裝支架；水槍噴射臺架可移動，可調整水槍噴射口高度、角度以及平臺的水平度，調節噴槍軸線使其仰角為 30°± 1°，角度顯示精度 0.1℃，噴槍口中心到地面高度為 1 m±0.05 m。噴射臺架可移動，檢測線路方便拔插并收回）；

4.19.2 GB 8181-2005標準消防水槍噴射性能試驗裝置1套；（消防水槍試驗工位：設備含流量計、壓力傳感器、水槍噴射臺架、水平儀、水帶等；水槍噴射臺架可移動，可調整水槍噴射口高度、角度以及平臺的水平度，調整水槍軸線與水平線的夾角(仰角)至 30°士 1°，角度顯示精度 0.1℃，同時使噴嘴出口中心至地面的高度為 1m 士 0.01 m，檢測線路方便拔插并收回）；

4.19.3 GB 4452-2011標準室外消火栓減壓穩壓性能試驗裝置1套；（室外消火栓試驗工位：含進口壓力傳感器和出口壓力傳感器、流量計、水帶、水槍和不同通徑的閥前試驗管段，設備試驗時，水槍應固定，水槍噴射出來的水應回收到水池中）；

4.19.4 GB 3445-2018標準室內消火栓壓力損失和減壓穩壓性能以及流量測量裝置各1套；（室內消火栓試驗工位：含不同通徑的前后試驗管段、水帶、水槍、壓力傳感器、壓差傳感器、流量計和測試平臺和輔助試驗零部件，設備試驗時，設備試驗時，水槍應固定，水槍噴射出來的水應回收到水池中(甲方已建水池)；乙方提供獨立回收水箱）。

4.19.5水泵接合器安全閥試驗工位：含工件安裝工裝，壓力傳感器等；

4.20試驗流量監控：各工位配置的流量計流量測量精度均≥ 0.5 級。

4.21壓力測量：各工位配置的壓力/壓差傳感器測量精度，測量精度均≥ 0.5 級。

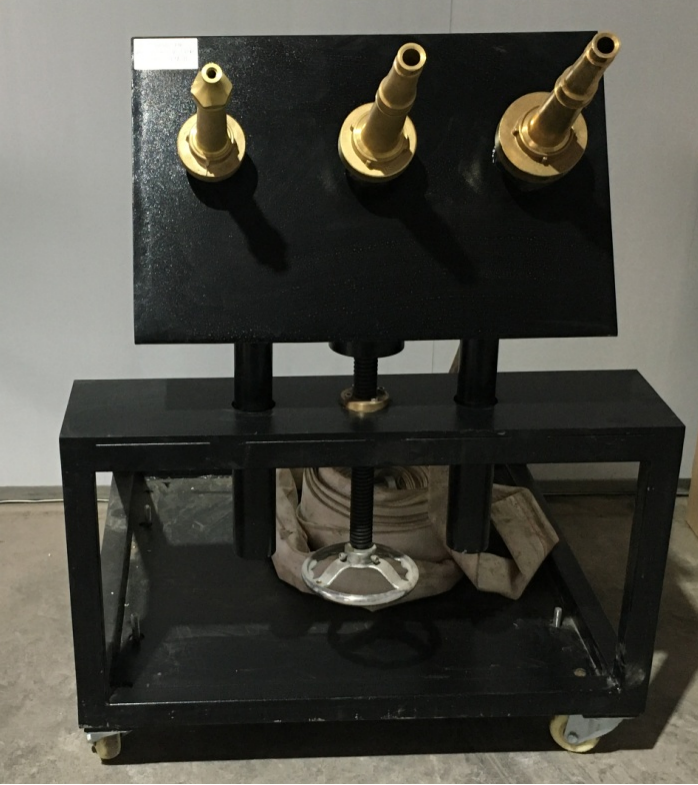

圖2、消防槍噴射裝置

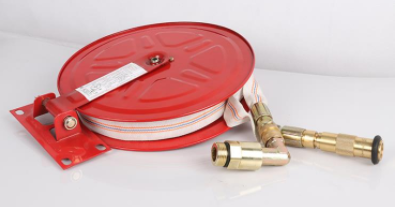

圖3輕便消防水龍

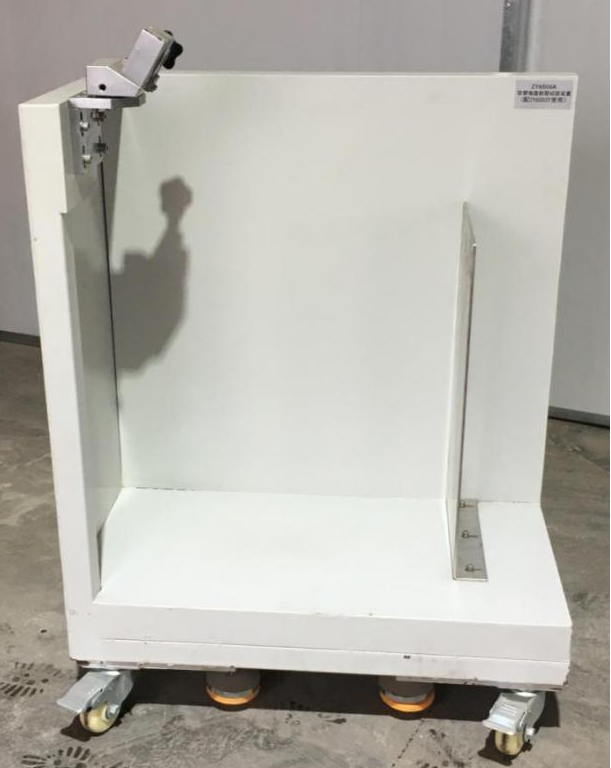

圖4、消防軟管卷盤噴射裝置

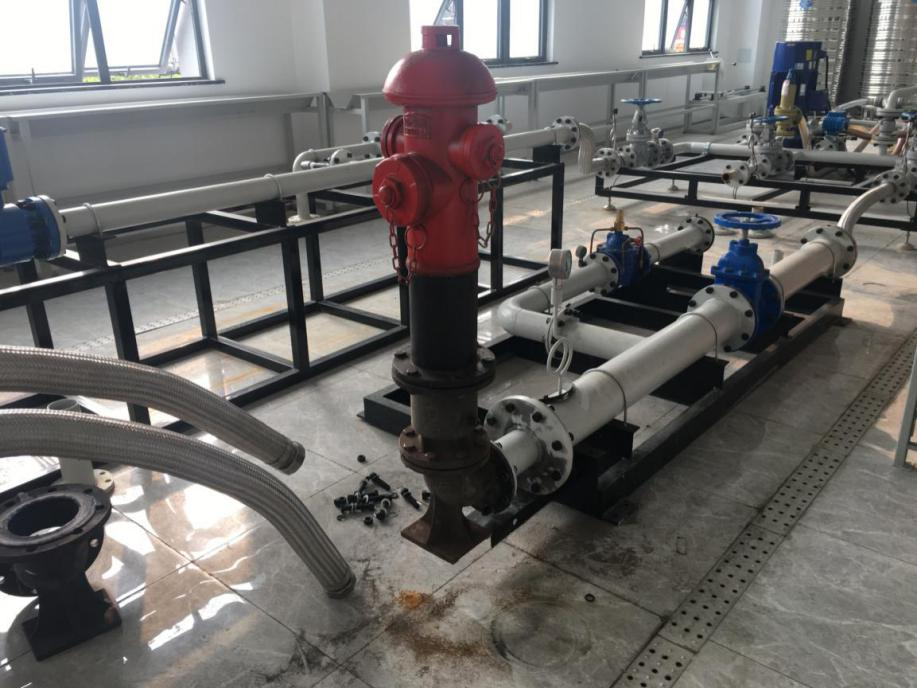

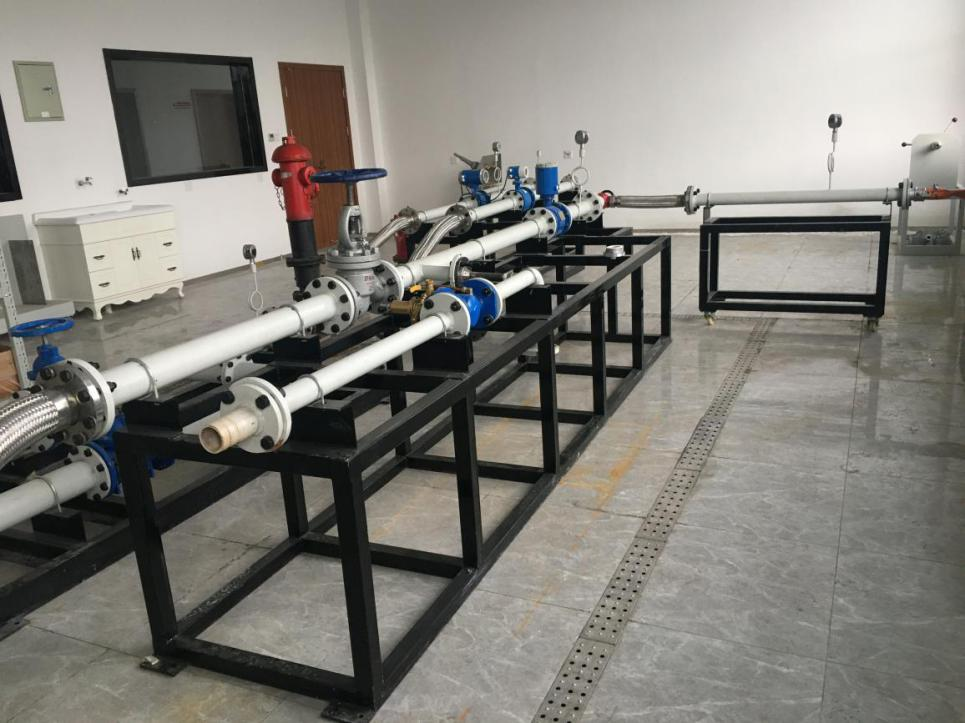

圖4室外栓調壓、減壓穩壓性能試驗裝置（現場實物圖）

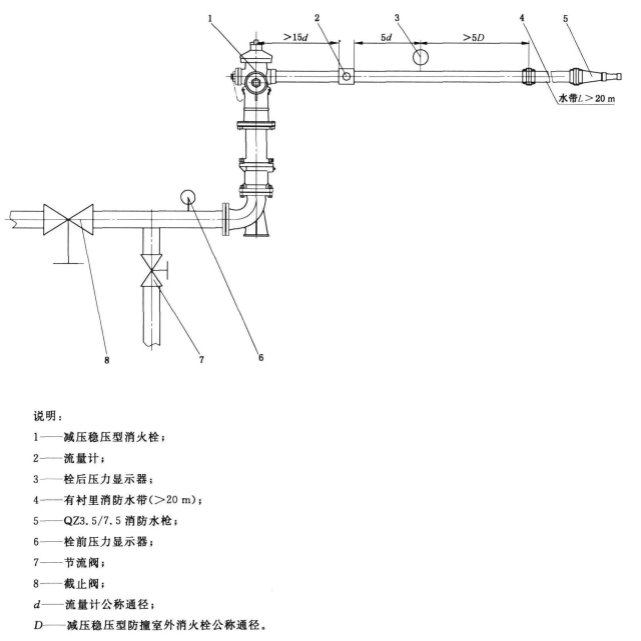

圖4-1原理結構圖

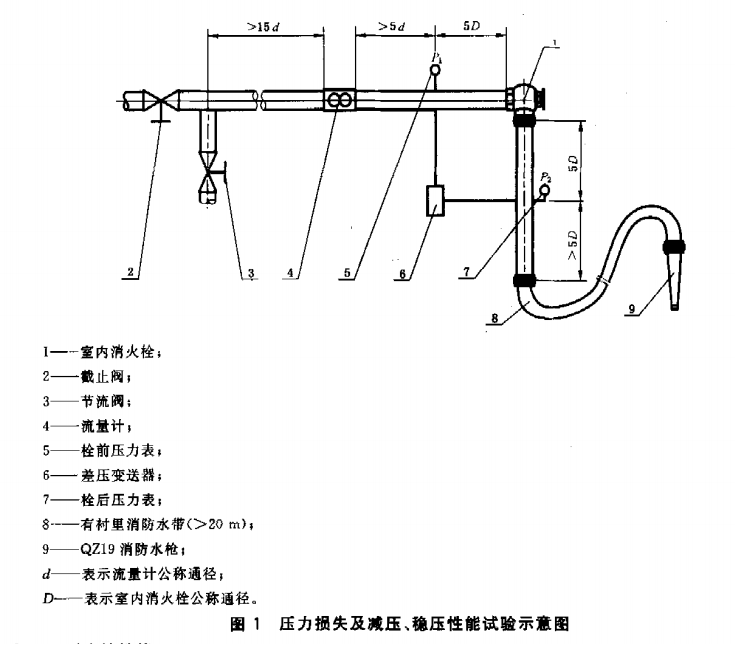

圖5室內栓壓力損失及減壓、穩壓試驗裝置（現場實物圖）
