一、概述
EF-1電氣火災模擬實驗、監控以及教學演示實驗室主要由試驗箱、五種功能模擬實驗、控制系統、實時監控火災系統、教學演示系統、電源系統、負載部分等組成。通過調節電壓或電流，使導體發熱量增加，引起周圍的可燃物燃燒，以模擬短路、過載、局部過熱、火花放電、設備烘烤的引燃原理?？蓽y定各種開關設備在不同高壓條件下的抗擊穿特性。并直觀的展示電氣火災監控系統報警的工作原理、低壓備用電源自動投入裝置的原理、自動空氣開關的結構和動作原理。適用于院校、研究所里要求較高的實驗室使用。
二、主要技術參數
1、設有多個觀察窗，采用高溫玻璃；
2、計時器：0~99.99min，精度0.1S/H；
3、絕緣電阻測試：測試電壓：10~1000V，阻值范圍：0~2GΩ，精度：≤3%；
4、溫度測量：測量范圍0~1500℃，精度0.5℃，采用模塊與計算機連接，實時顯示溫度曲線；
5、錄音、照相：錄音時間不低于5小時，照相機的像素不低于800萬；
6、攝像機：采用I/O輸出，與計算機形成通訊，達到實時攝像并可保存?zhèn)洳椤?/span>
7、控制部分：通過計算機對試驗的整個過程進行自動監控，對試驗電壓、試驗電流、試驗溫度、試驗箱內的溫度、相對濕度等數據進行采集和顯示，對試驗現像進行錄音、錄像保存；對試驗電壓、試驗電流、試驗溫度形成實時曲線，保存并輸出打印報表，以便分析電氣火災形成的因素和電氣火災防控措施。
8、教學演示：
采用投影機，將試驗結果直接投影到屏上，實行實時教學也可保存重復演示；
儀器工作原理方框圖及使用方法演示；
低壓備用電源自動投入裝置的原理演示；
自動空氣開關的結構和動作原理演示；
電氣火災監控系統報警的工作原理演示（主要組成部分：漏電探測器、溫度探測器、電流探測器、總線及監控設備）；
靜電電位、電量、電阻的測量，演示靜電產生機理及其影響因素。
9、試驗箱：L2000mm*W1500m*H2000mm，采用鋁合金框架結構，加1.2mm鋼板靜電高溫烤漆；
10、試驗臺：L1200mm*W500mm*H1200mm，帶鎖腳輪，可移動也可鎖定；
11、電源：AC220V/50HZ，總功率：13KW。

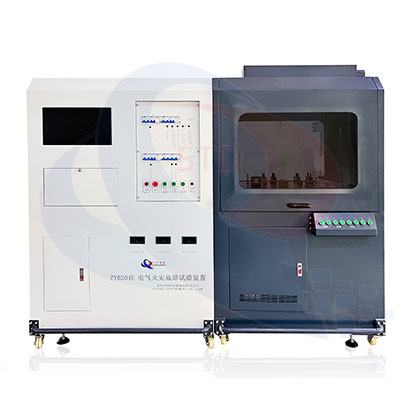

三、產品外觀展示

四、面板解說

烘烤啟動：按“烘烤啟動”按扭，試驗進入烘烤模式，可觀察易燃物引燃后的燃燒狀況。
過載/局部過熱啟動：放置好試樣后，按“過載/局部過熱啟動”按扭，試驗進入過載/局部過熱模式，可觀察易燃物引燃后的燃燒狀況。
短路啟動：放置好試樣后，按“短路啟動”按扭，試驗進入短路模式，可觀察易燃物引燃后的燃燒狀況。
火花放電啟動：按“火花放電啟動”按扭，試驗進入火花放電模式，可觀察易燃物引燃后的燃燒狀況。
烘烤停止：當易燃物在烘烤模式引燃后,按“烘烤停止”按扭，即可停止試驗（也可在引燃后的一至兩分鐘，再停止）。
過載/局部過熱停止：當易燃物在過載/局部過熱模式引燃后,按“過載/局部過熱停止”按扭，即可停止試驗（也可在引燃后的一至兩分鐘，再停止）。
短路停止：當易燃物在短路模式引燃后,按“短路停止”按扭，即可停止試驗（也可在引燃后的一至兩分鐘，再停止）。
火花放電停止：當易燃物在火花放電模式引燃后,按“火花放電停止”按鈕，即可停止試驗（也可在引燃后的一至兩分鐘，再停止）。
短路投入：撥動到“短路投入”狀態，可進行短路模式的試驗。
調整投入：撥動到“調整投入”狀態，可控制“短路調整前進”和“短路調整后退”按鈕。
短路調整前進：調整試樣前進距離。
短路調整后退：調整試樣后退距離。
排氣開關：控制排風扇的開關。（注：試驗期間必須關閉，試驗完成后，因有大量煙霧或廢氣產生，必須打開排風扇排煙3分鐘以上，方可打開門操作。）
五、操作說明
? 烘烤試驗
1、試驗臺、控制箱和電腦接上正確之電源（AC220V）。

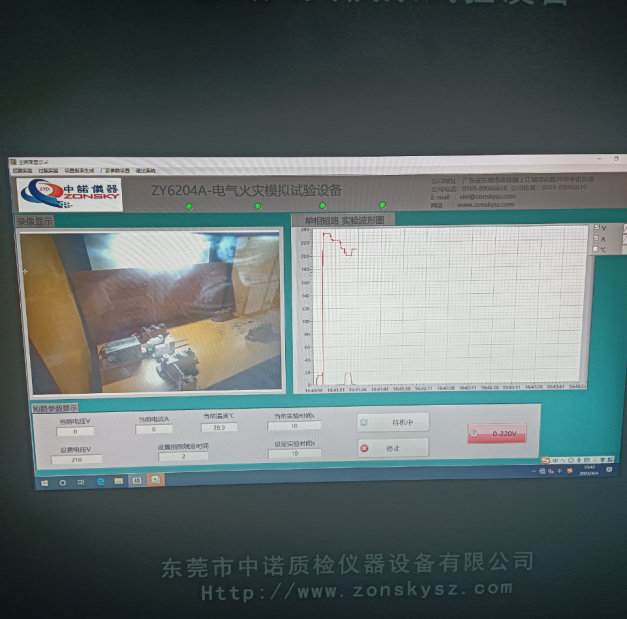

2、確認所接線路無誤后，打開電腦主機電源，啟動電腦，雙擊桌面上以“火災模擬試驗數據采集”命名的圖標（見下圖5），打開試驗控制軟件，進入下圖6所示界面，根據試驗需要，設定“采樣時間（S）”的試驗時間。

3、將易燃物放置于試驗臺上的烘烤箱內，按下控制箱上的“烘烤啟動”按鍵，當易燃物被引燃后，點擊上圖6中的“開始采集”按鈕，試驗開始。
4、點擊上圖6中的“烘烤溫度”按鈕，可實時觀察“烘烤溫度曲線”和“采集數據”變化（見下圖7）。

5、當試驗到達設定的時間后，按下控制箱上的“烘烤停止”按鍵，易燃物停止燃燒，點擊上圖7中的“生成報表”按鈕，可生成Excel文檔，該文檔可打印，見下圖8。
6、試驗結束后，及時關閉電源，整理好試驗設備，清理試驗現場，保持設備清潔。

?過載/局部過熱試驗
1、試驗臺、控制箱和電腦接上正確之電源（AC220V）。
2、確認所接線路無誤后，打開電腦主機電源，啟動電腦，雙擊桌面上以“火災模擬試驗數據采集”命名的圖標（見上圖5），打開試驗控制軟件，進入上圖6所示界面，根據試驗需要，設定“采樣時間（S）”的試驗時間。
3、用試驗臺上的過載/局部過熱裝置的夾具將試樣夾好，同時將易燃物放置于試樣周圍，按下控制箱上的“過載/局部過熱啟動”按鍵，當易燃物被引燃后，點擊上圖6中的“開始采集”按鈕，試驗開始。
4、點擊上圖6中的“過載/局部過熱”按鈕，可實時觀察“過載/局部過熱溫度曲線”、“采集數據”和“過載局部過熱電流”變化（見下圖9）。

5、當試驗到達設定的時間后，按下控制箱上的“烘烤停止”按鍵，易燃物停止燃燒，點擊上圖9中的“生成報表”按鈕，可生成Excel文檔，該文檔可打印，見上圖8。
6、試驗結束后，及時關閉電源，整理好試驗設備，清理試驗現場，保持設備清潔。
?短路試驗
1、試驗臺、控制箱和電腦接上正確之電源（AC220V）。
2、確認所接線路無誤后，打開電腦主機電源，啟動電腦，雙擊桌面上以“火災模擬試驗數據采集”命名的圖標（見上圖5），打開試驗控制軟件，進入上圖6所示界面，根據試驗需要，設定“采樣時間（S）”的試驗時間。
3、用試驗臺上的短路裝置的夾具將試樣夾好，同時將易燃物放置于試樣周圍。將控制箱上的“短路投入”和“調整投入”的撥動開關撥動到“調整投入”的一側，然后根據試驗的實際情況可用控制箱上的“短路調整前進”和“短路調整后退”按鍵適當?shù)恼{(diào)整試樣距離。距離調好后，將控制箱上的“短路投入”和“調整投入”的撥動開關撥動到“短路投入”的一側，然后再按控制箱上的“短路啟動”按鍵，當易燃物被引燃后，點擊上圖6中的“開始采集”按鈕，試驗開始。
4、點擊上圖6中的“短路電壓”按鈕，可實時觀察“短路電壓曲線”的變化（見下圖10）。

5、當試驗到達設定的時間后，按下控制箱上的“短路停止”按鍵，易燃物停止燃燒，點擊上圖10中的“生成報表”按鈕，可生成Excel文檔，該文檔可打印，見上圖8。
6、試驗結束后，及時關閉電源，整理好試驗設備，清理試驗現場，保持設備清潔。
?火花放電試驗
1、試驗臺和控制箱接上正確之電源（AC220V）。
2、用試驗臺上的火花放電裝置的夾具將試樣夾好，同時將易燃物放置于試樣周圍，按下控制箱上的“火花放電啟動”按鍵，易燃物將被引燃。
4、當試驗到達指定的時間后，按下控制箱上的“火花放電停止”按鍵，易燃物停止燃燒。
5、試驗結束后，及時關閉電源，整理好試驗設備，清理試驗現場，保持設備清潔。
?低壓備用電源自動投入試驗
原理：當工作電源因故障被斷開后，能自動而迅速地將備用電源，投入工作，保證用戶連續供電的一種裝置。
1、演示板接上正確之電源（AC220V）。
2、按“供電啟動”按鍵，再打開演示板上的“總線開關”和“一號線開關”，此時“供電指示”燈亮。
3、關閉演示板上的“一號線開關”，備壓開始工作，即“一號線萬能開關”自動關閉，處于跳閘位，“二號線萬能開關”投入，處于合閘位，“供電指示燈”會再次亮起。備壓自動投入完成工作。（注：按演示板上的“供電停止”按鍵，可隨時停止試驗。）
六、注意事項
1、試驗期間，禁止靠近試驗臺。
2、設備在使用期間，必須可靠接地，否則有觸電危險。
3、為延長試驗設備的使用壽命，請定期給設備通電。
七、附件圖解
