一、實驗?zāi)康模?

構建可重現電氣線路故障超溫、發光連接、短路以及故障電弧等致災實驗測試場景，研制發光連接、故障電弧以及各故障相互轉化的模擬裝置，探究不同電氣線路故障致災過程早期征兆（“電-熱-氣-光”）演化規律及致災機理，為電氣火災早期征兆監測預警關鍵技術及系統裝備研發提供理論基礎和技術支撐；

二、滿足要求:

2.1建設不同環境條件下多種故障間的相互轉化實驗?zāi)M裝置，模擬電氣線路的超溫、發光連接、過載、短路、故障電弧等常見電氣火災早期征兆；

2.2建設故障電弧早期征兆監測預警裝置，模擬電氣線路串聯、并聯電弧故障，實時監測電氣線路早期征兆，實現“電-熱-氣-光”等電氣火災早期征兆特性參數的監測預警；

2.3建設電氣火災故障電弧特性參數監測預警實驗裝置，監測不同條件下（不同負載電流、環境參數等）的故障電弧特性（放電能量、放電電流、電弧等效電阻等），采集電壓、電流、時域、頻域、波形等特征參數數據，探究故障電弧引燃不同燃燒性能電工材料引燃臨界條件；

三、參考標準：

3.1參考GB/T27902-2011《電氣火災模擬試驗技術規程》標準設計；

3.2參考GB14287.4-2014《電氣火災監控系統 第4部分：故障電弧探測器》第6.3.2.2.1節“串聯碳化路徑電弧試驗”和第6.3.2.2.2節“并聯碳化路徑電弧試驗”標準設計

四、儀器主要優點：

4.1采用計算操作和控制，通過計算機對試驗的過程進行自動監控，對試驗電壓、試驗電流、試驗箱內的溫度、相對濕度等數據進行采集和記錄；

4.2實時觀察、采集、記錄發生電氣火災時，電壓、電流跟溫度對應關系，實時觀察、采集、記錄發生電氣火災時與溫度的對應關系；

4.3操作臺上安裝操作按鈕和狀態指示燈，可以及時鎖定發生短路、過載時的狀態；

4.4對試驗整個過程現象進行錄像，隨時可以調出試驗過程發生的狀態進行分析；

4.5安全防護：

4.5.1控制臺和試驗箱為分離獨立部分，可以執行遠程控制；

4.5.2電氣部分實行了多重保護；

4.5.3采用氣體滅火裝置。

五、主要技術參數：

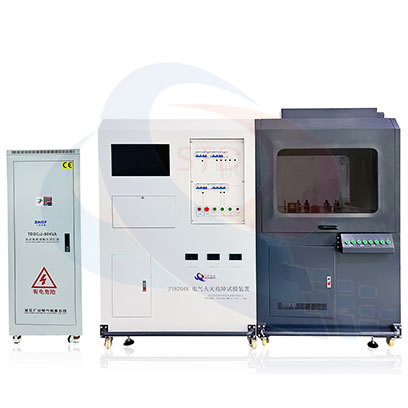

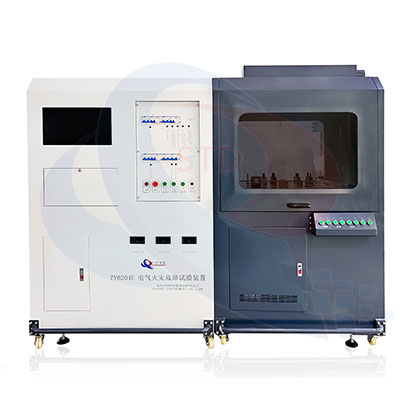

5.1儀器組成：由多種故障間的相互轉化實驗?zāi)M裝置、故障電弧早期征兆監測預警裝置、電氣火災故障電弧特性參數監測預警實驗裝置、總控制系統、錄像系統組成；

5.2不同環境條件下多種故障間的相互轉化實驗?zāi)M裝置：

5.2.1試驗功能：模擬電氣線路的超溫、發光連接、過載、短路、故障電弧等常見電氣火災早期征兆；

5.2.3試樣：2.5mm²；

5.2.4過載電流：300A

5.2.5故障電弧：5kv；

5.2.6溫度測量：采用0.5mm鎧裝K型熱電偶和紅外熱像儀；

5.3故障電弧早期征兆監測預警裝置：

5.3.1試樣：2.5mm²；

5.3.2高壓發生裝置：5000V，電流100mA;

5.3.3試驗負載：AC220V，功率10kvA；

5.4電氣火災故障電弧特性參數監測預警實驗裝置
