一.適用范圍：

適用于民用飛機軟管、硬管組件，包括蛇形管、管路連接件和套有防護套管的軟管組件的防火試驗。此目的是檢測安裝在潛在火災區內用于輸送可燃液體的軟管、硬管組件的耐火性能。

二.符合標準

2.1符合HB7044-2014《民用飛機軟管和管組件防火試驗要求》試驗標準；

2.2 HB6167.14-2014《民用飛機機載設備環境條件和試驗方法 第14部分 防火、可燃試驗》試驗標準。

2.3符合SAE AIR 1377 ：2019《Fire Test Equipment for Flexible Hose and Tube Assemblies消防測試設備的軟管和軟管組件 》標準要求。

三.主要參數

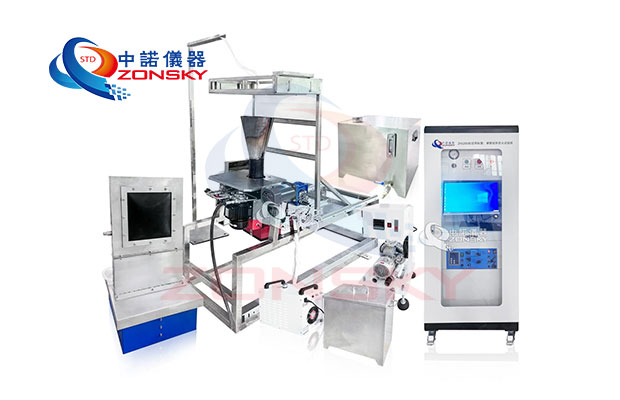

3.1 試驗設備組成：由燃燒器、振動機構、燃燒試驗臺、排煙罩、溫度測量設備、油液循環和加熱設備等組成。

3.2 大型燃燒器：

3.2.1燃燒器是一種槍式結構，液體燃料燃燒器。

3.2.2 噴嘴噴霧角為80°，公稱流量為8.5L/h。

3.2.3 管端裝有一個318mm長的扁錐形延伸管、延伸管的出口高為152mm。寬為280mm。

3.2.4 燃燒器裝有一個燃料壓力的調節器，用來調節流量以使火焰達到標準火焰所要求的特性。

3.2.5符合SAE AIR 1377：2019標準和HB6167.14-2014標準1100°C標準火焰的燃燒器。

3.2.6火焰溫度：1090°C±80°C；

3.2.7火焰中心高度：≧178mm；

3.2.8火焰強度：1320⁺⁶⁰_-20W

3.3振動機構：

3.3.1由振動源和振動傳遞桿組成，采用電動機與皮帶傳動的偏心輪組成的振動源，振動傳遞桿一端與振動源連接，另一端夾持軟（硬）管組件，受火焰作用的一端；

3.3.2振幅：±1.59mm；

3.3.3頻率：33Hz；

3.3.4振幅和頻率誤差：±2%。

3.4 燃燒試驗臺：是一張長1520mm，寬710mm，高810mm的鋼桌，并裝有排煙罩、振動機構和振動傳遞桿。

3.5 排煙罩：罩寬635mm，高635mm，罩前面敞開，罩后端有排氣口，連接著排氣管和排氣扇，排氣口位置使燃燒器產生的火焰保持水平。排風扇以2m/s的速率排出空氣；

3.6溫度測量和記錄：

3.6.1組成：包括熱電偶和指示器，溫度的偏差1090°C±1%，。燃燒溫度在燃燒器油筒延伸端100mm處測定。

3.6.2采用K型熱電偶測量，熱電偶絲徑為1.0mm，采用金屬護套直徑為3.0mm；

3.6.3熱電偶:最高測量溫度為1300°C，數量為七支，布置在127mm測量范圍內；

3.6.4溫度記錄頻率：3次/s，30s內取平均值；

3.6.5溫度測量點位置：在燃燒器油筒延伸端部100mm處測定；
