一、適用范圍：

1.1適用于低倍、中倍、高倍泡沫液發泡倍數和析液時間的測定

二、符合標準：

2.1符合GB15308-2006《泡沫滅火劑》第5.9節“中、高倍泡沫液的發泡倍數和析液時間”的測定。

2.2符合GB19156-2019《消防炮》第6.4.4.1節“發泡倍數和析液時間的測定”；；

2.3符合GB20031-2005《泡沫滅火系統及部件通用技術條件》第6.20.3“中倍數泡沫產生器試驗”和第6.20.4節“高倍數泡沫產生器”。

2.4符合GB15308-2006《泡沫滅火劑》第5.8節“低倍泡沫液的發泡倍數和25%析液時間”的測定。

三、主要技術參數：

3.1系統組成：由泡沫供給系統、低倍泡沫發泡性能測試裝置、中倍泡沫發泡性能測試裝置、高倍泡沫發泡性能測試裝置、控制系統、實驗室與煙氣處理系統組成；

3.2泡沫供給系統：

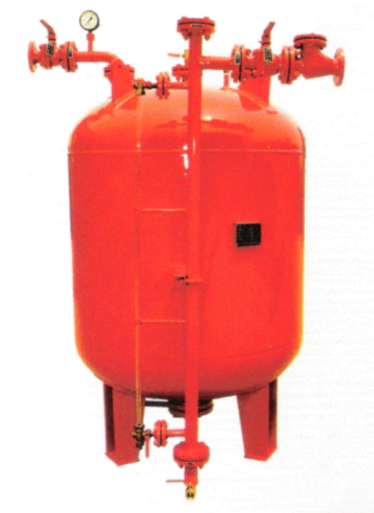

圖3、壓力式泡沫混合液儲液罐

3.2.1設備用途：為三個試驗提供泡沫液，低、中、高倍發生器共用一個泡沫產生系統，能夠滿足低中高倍單工位、三工位試驗試驗要求；

3.2.2工作原理：將泡沫液裝入混合液儲液罐，利用壓縮空氣提供壓力，將泡沫液從混合液儲液罐中壓出，用管道上的流量計測量泡沫混合液流量，泡沫液經供液管送往泡沫發生器（或泡沫槍）生成發泡沫，進行發泡倍數和析液時間試驗；

3.2.3系統構成：混合液儲液罐、流量計、比例調節閥、空氣壓縮機、輸液軟管、數字溫度計、量筒、電子秒表、臺稱、控制臺等；

3.2.4混合液儲液罐：容積≥60L，額定壓力0.8MPa，材質 304 不銹鋼,帶壓力容器質量檢驗證書。

3.2.5流量計：電磁流量計，流量范圍0～1000L/h，DN25管徑，法蘭式；

3.2.6供液壓力：0.3～0.65MPa，采用比例閥來調節供氣壓力；

3.2.7泡沫產生系統壓力滿足各個工位在不同工作壓力狀態下的流量要求和精度。

3.3低倍泡沫發泡測試裝置：

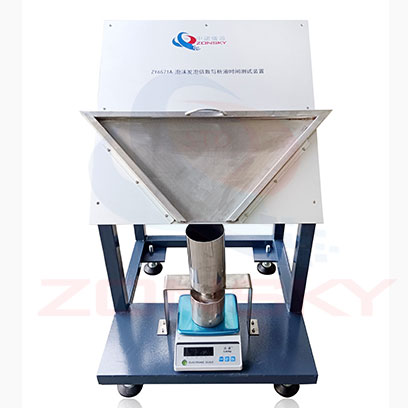

3.3.1裝置組成：標準泡沫槍、泡沫收集器、析液測定器、泡沫槍支架、電子臺稱；

3.3.2標準泡沫槍：滿足GB 15308-2006第5.8.1節圖3要求；

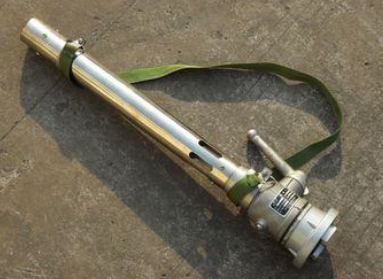

圖4、標準泡沫槍

3.3.3泡沫槍標定方法：用水標定時，在(0.63±0.03) MPa壓力下，水流量為(11.4±0.4) L/min；

3.3.4泡沫收集器：滿足GB 15308-2006標準圖4要求；泡沫收集器表面采用黃銅制作。

圖5、泡沫收集器

3.3.5析液器測定：黃銅制作，用水標定泡沫接收罐的容積，精確至1mL。

3.3.6泡沫槍支架：泡沫槍支架高度0.8～1.5m可調，角度可調；

3.3.7量筒：500mL，分度值10mL；

3.3.8電子臺稱：稱重范圍0-1000g，帶通訊端口，精度±0.5g；

3.3.9秒表:分度值0.1s。

3.3.10溫度計：分度值 1℃；

3.3.11低倍泡沫發泡試驗步驟；

3.3.11.1將溫度處理前、后的樣品分別按使用濃度用淡水配制泡沫溶液，按制泡沫溶液的溫度，使產生的泡沫溫度在（15～20）℃范圍內。

3.3.11.2啟動空氣壓縮機，調節泡沫槍入口壓力為（0.63±0.03）MPa，確保泡沫槍的流量（11.4±0.4）L/min。

3.3.11.3用水潤濕泡沫接收罐的內壁、擦凈、稱重（m3）。

3.3.11.4將泡沫槍水平放置在泡沫收集器前，使泡沫槍前端至泡沫收集器頂沿距離為（2.5±0.3）m，噴射泡沫并調節泡沫槍的高度，使泡沫打在泡沫收集器中心。經過（30±5）s的噴射達到穩定后，用泡沫接收罐接收泡沫，同時啟動秒表，刮平并擦去析液測定器外溢泡沫，稱重（m4），按公式m5＝（m4-m3）。

3.3.11.5取下析液測定器的析液接收罐，放在天平上，同時將泡沫接收罐放在支架上，注意保持析液中不含泡沫，當析出液體的質量為m5時卡停秒表，記錄25％析液時間。

3.3.11.6發泡倍數按公式E＝ρV/（m4-m3）計算：

3.4中倍泡沫發泡測試裝置：

3.4.1裝置組成部分：中倍泡沫產生器、泡沫收集器、泡沫發生器升降支架、中倍泡沫收集器支架、中倍泡沫析液接收盤、電子臺稱；

3.4.2中倍泡沫產生器：滿足GB 15308-2006第5.9.1節圖7要求；不銹鋼材質，帶有標準中倍泡沫產生器。

3.4.3中倍泡沫產生器標定方法：用水標定時，在(0.5±0.01) MPa壓力下，水流量為(3.25±0.15) L/min；

3.4.4中倍泡沫收集器：容積為200L，容積精度為±2L，直徑650mm，高度600mm，底部有9個直徑3mm排液孔，采用SUS304不銹鋼制成，不銹鋼厚度≥1mm；

3.4.5中倍泡沫收集器支架：固定安裝中倍泡沫收集器，下部放置中倍泡沫析液接收盤；

3.4.6中倍泡沫析液接收盤：φ300mmX100mm，不銹鋼材質；

3.4.7電子臺稱：帶通訊端口，精度0.01kg；

3.4.8量筒：1000mL塑料量杯，分度值10mL；

3.4.9秒表:分度值0.1s。（與3.3.9低倍泡沫部分共用）

3.4.10溫度計：分度值 1℃；
