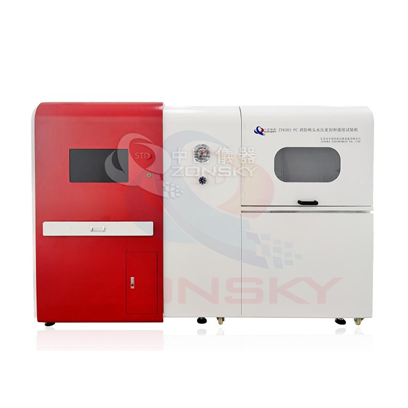

ZY6381-PC 消防灑水噴頭水壓密封和強度試驗機
1、適用于灑水噴頭水壓密封和水壓強度試驗。 2、將5只灑水噴頭安裝在裝置上,以(0.1±0.025)MPa/s的速率升壓至3MPa,保持3min,然后降至0MPa,再在5s內使壓力從0MPa升至0.05MPa,保持15s,然后以以(0.1±0.025)MPa/s升至1MPa,保持15s后降至0MPA;灑水噴頭在整個試驗過程中應無滲漏;
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
2、將5只灑水噴頭安裝在裝置上,以(0.1±0.025)MPa/s的速率升壓至3MPa,保持3min,然后降至0MPa,再在5s內使壓力從0MPa升至0.05MPa,保持15s,然后以以(0.1±0.025)MPa/s升至1MPa,保持15s后降至0MPA;灑水噴頭在整個試驗過程中應無滲漏;
符合GB5135.1-2019《自動噴水滅火系統 第1部分 灑水噴頭》第7.3節之“水壓密封和水壓強度試驗。
3.1采用計算機自動變頻控制技術、多路穩壓系統,可對不同接口進行密封性能、水壓強度試驗。計算機自動記錄數據,打印試驗報表,循環用水,獨到的試驗樣品快速安裝、拆卸,省時省力。
3.2 計算機實時采集數據,可實時顯示時間、壓力曲線,以及時間、溫度曲線,并保持實時試驗數據存儲;
3.3 計算機實時監測運行狀況,一旦泄漏和破裂計算機自動判斷并立即停機;
3.4整機包括:主架體、計算機集成控制臺、測試艙、配電箱和動力柜;計算機集成控制臺內部主要由計算機和變頻器組成;
3.5動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置;
3.6穩壓裝置:由二個穩壓罐組成;第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接;第二穩壓罐罐體外側設置有壓力測試接口,壓力測試接口內置法國丹佛斯Danfoss壓力變送器,并且電路連接計算機集成控制臺;
3.7 主要部件采用進口部件:高壓泵:采用意大利原裝進口ANNOVI REVERBERI高壓泵;壓力傳感器:采用法國丹佛斯Danfoss壓力傳感器;PLC:日本三菱;采集模塊:采用全球知名品牌,臺灣研華;變頻器:采用臺灣臺達知名品牌;高壓電磁閥:意大利Elektrogas伊萊克斯品牌,交流接觸器為正泰,漏電開關、繼電器為施耐德Schneider;
4.1壓力調控范圍:0-6MPa;
4.2升壓速率:(0.1±0.025)Mpa/s;
4.3試驗件數:5件;每個工位能安裝5個噴頭。
4.4高壓出水量:20L/min;
4.5壓力采集精度:±0.005MPa;
4.6壓力傳感方式:電流變送器方式;
4.7穩壓裝置耐壓:10Mpa;
4.8壓力采集間隔:6次/s;
4.9高壓泵壓力范圍:0-8MPa,品牌為意大利annovi reverberi;
4.10流量范圍:20L/min;
4.11變頻器調頻范圍:0-50Hz;
4.12壓力管道:DN25高壓管,耐高壓15Mpa;
4.13計時器:0~99.99s;
4.14計時精度:0.1s/h;
4.15試驗箱體材質:靜電烤漆處理;
4.16管路系統材質為不銹鋼。
4.17電源:AC380V 三相四線制; 整機功率:10KW;
4.18主機體積:長1650x寬700mmx高1400mm(僅作參考)。
4.29計算機控制柜:長1200x寬800mmx高1300mm(僅作參考)。
4.20儀器整重量:460kg.
