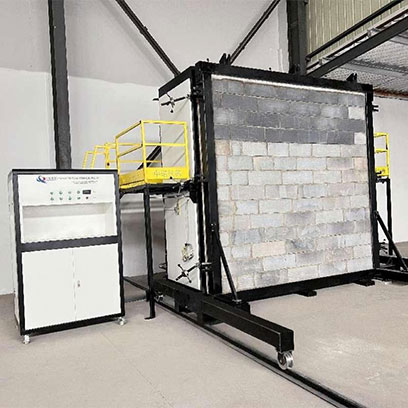

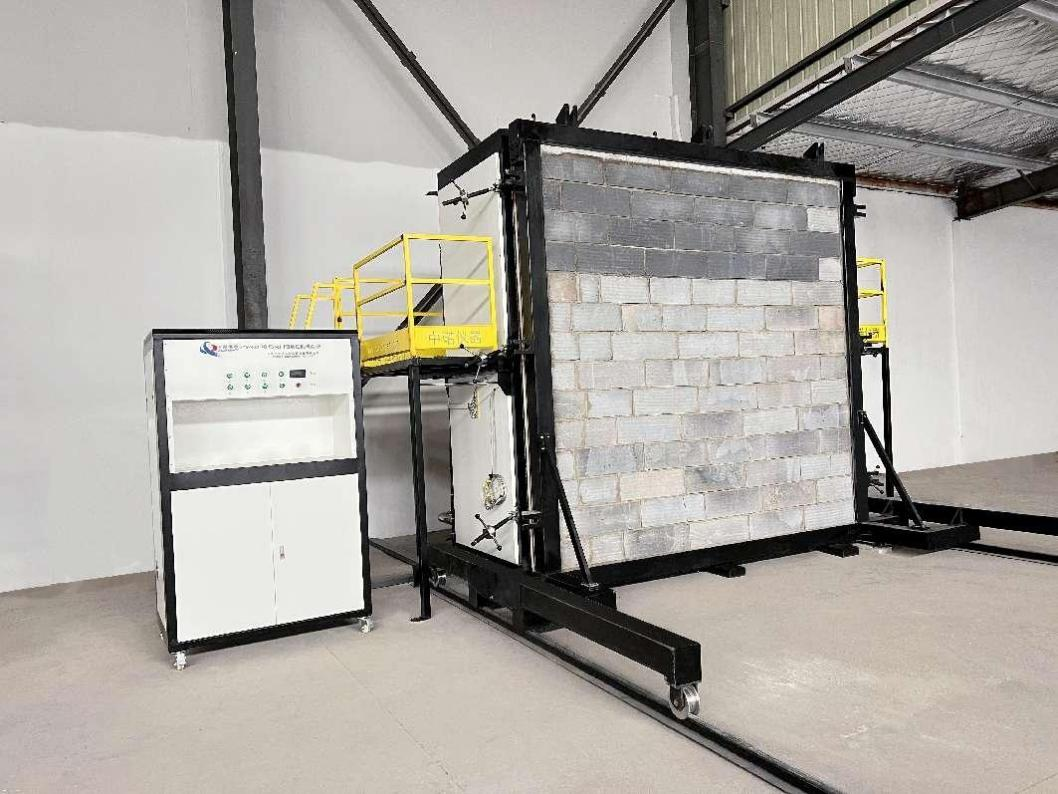

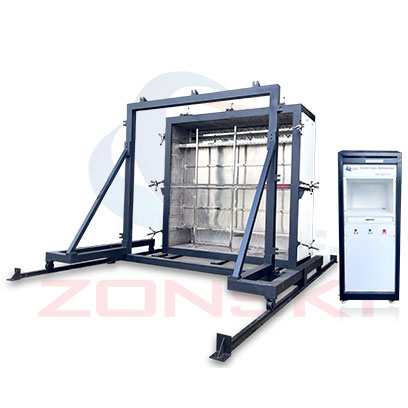

ZY6248D-PC 防火門防煙性能試驗爐適用于火災時阻隔煙氣的各種結構的防火門，在指定的試驗條件下，防火門煙氣泄漏速率試驗。

2.1 參考GB/T7633-2008《門和卷簾的耐火試驗方法》標準；

2.2參考ISO3008-2007《耐火試驗 門和卷簾總成》標準；

2.3參考NFPA《防火門耐火試驗方法》標準；

2.4參考GB14102-2005《防火卷簾》第7.4.2.2節標準。

2.5參考ISO 5925-1:2007《 防火試驗 防煙門和卷簾組件 第1部分:室溫和環境溫度漏氣試驗》標準.

3.1采用十六位高精度采集卡，收集各路的溫度、壓力、流量等多方面的數據，經微機分析、處理和控制產生實時再現的燃燒時的真實信息，并經微機分析判定直接得出結果。整機全部采用優質器件，確保系統高品質，高速度運行，具有先進性。

3.2采用16位板卡+多路模塊+微機，實行PID全自動控制方式，穩定性、重復性、再現性優。

3.3采用WINDOWS XP操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果更加準確;

3.4實時顯示三種壓力（10pa、25pa、50pa）狀態下漏氣速率與時間關系曲線；

3.5升溫和控制采用P.I.D溫控系統控制。

4.1試驗箱：

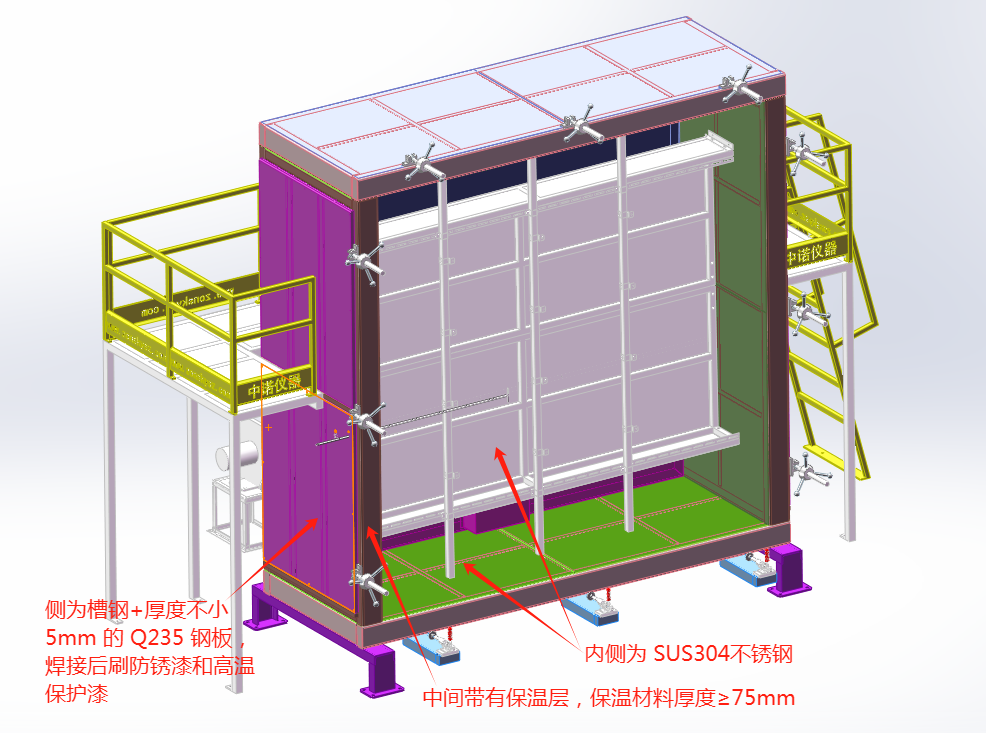

4.1.1試驗箱：由試驗區、空氣熱循環區、保溫區組成；

4.1.2試驗區：

4.1.2.1體積：3m*3m*0.5m；

4.1.2.2材質：USU304不銹鋼，厚度為3.0mm；

4.1.3空氣熱循環區：使熱空氣在腔室內回旋，使熱量能均勻地進入試驗區，保證試驗區溫度的均勻度；

4.1.4保溫區:采用耐高溫織物纖維面隔熱，隔熱厚度為150mm，能保證試驗區溫度為250°C，外殼溫度低于60°C以下；

4.1.5試驗區溫度范圍：常溫~250°C；

4.1.6溫度穩定度：±0.5°C；

4.1.7溫度均勻度：±5°C;

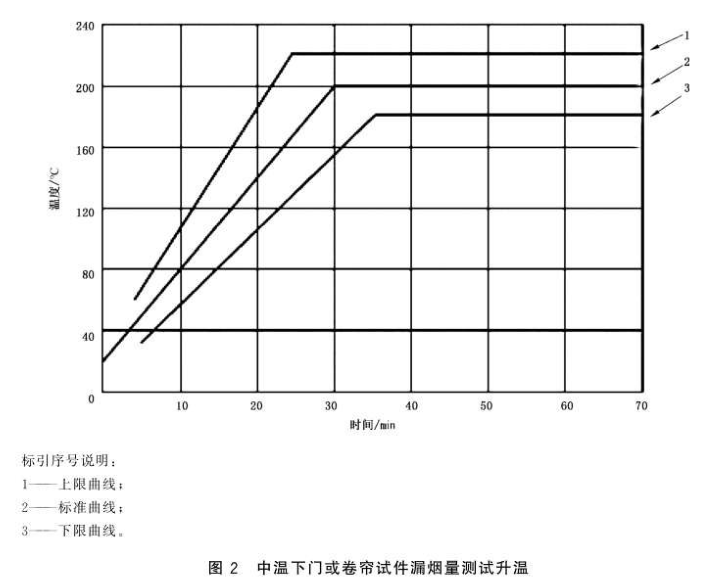

4.1.8升溫速率：為分段升溫，2°C~6°/min可任意設定；

4.1.9加熱功率：140kw。

4.2送風系統測量管道部分：

4.2.1組成：由鼓風機、進氣閥、連接管道、測量段、變徑段組成；

4.2.2鼓風機：為離心風機、風量為每小時100m³/h，功率375w；

4.2.3進氣閥：采用電動執行器，控制風量；

4.2.4連接管道：直徑為300mm，長度1.0m

4.2.5測量段

4.2.5.1組成：測量管道、壓力測量、流量測量、管道溫度測量組成；

4.2.5.2測量管道：直徑100mm，長度3m；

4.2.5.3管道內壓力測量：采用壓力傳感器測量

4.2.5.4管內流量;采用渦輪流量計測量供給流量；

4.2.5.5管道溫度測量：采用直徑1.0mm，K型熱電偶測量管道溫度；

4.2.6變徑段：由3.8m*3.8米轉直徑為100mm，長度1.5米；

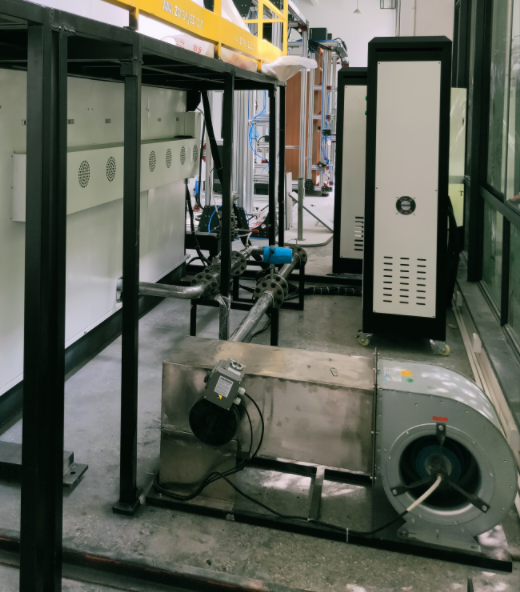

圖2送風系統及測量

4.3試驗箱測量系統：

4.3.1靜壓差測量測量：

4.3.1.1采用皮托管+壓力傳感器測量；

4.3.1.2：安裝位置：安裝在試驗箱樣品的中心位置，距離試驗箱內表面100mm±10mm；

4.3.1.3測量準確度：±5Pa；

4.3.1.4大氣壓測量準確度：±5%；

4.3.2試驗箱溫度測量：

4.3.2.1采用K型熱電偶，外徑為1.0mm的金屬鎧裝熱電偶；

4.3.2.2精度：±5℃；

4.3.2.3安裝位置：采用12支熱電偶測量試驗箱溫度，12支熱電偶水平排列成4行安裝，每支末端熱電偶與試樣邊框平行，中間熱電偶與門中軸線一致，最頂端一行熱電偶距前開口上邊緣以下150mm，最低端一行熱電偶距門檻邊緣以上150mm，所有熱電偶前端距門表面100mm±10mm。

4.4試樣安裝方式：

4.4.1采用試驗框架。

圖3、試樣安裝

注：

1. 試驗箱 2、試驗框架 3、輔助結構 4、試驗門 5、帶框架的試驗門 6、門框

1. 支承結構

   4.4.2試驗安裝方式見圖3

   4.4.3試驗框架規格為3.8m*3.8m

   4.4.4試驗框架固定方式：采用推車式固定

   4.4.5配試驗框架2組



   4.5環境要求：

   4.5.1環境溫度：20°C±10°C；

   4.5.2環境大氣壓：為標準大氣壓；

   4.5.3供電：AC380v,頻率50Hz，功率150kw；

   4.5.4試驗空間：長12m，寬8米，高5.5米（含試驗框架放置位置）；
