符合GB5013.1、GB5013.2-97標準
結構合理，外形美觀，控制精準，操作簡單

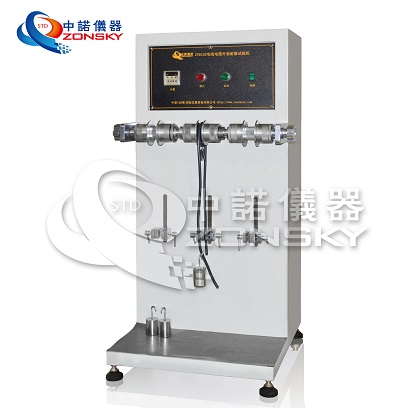

技術參數
1、工作電源：AC220V，50HZ；總功率為70W。
2、固定軸直徑：φ40±0.3mm。
3、試驗速率：?jiǎn)纬?0±1次/分。
4、試驗行程：0.1m上下運動。
5、試驗工位：3個。
6、砝碼：500±5g三個。
7、計數器：0~999999次可預置。
8、設備外形尺寸：L500mm*W440mm*H1090mm。
技術須知
試樣準備及安裝
1、試驗在三對（即六條）軟電纜試樣上進行，每個試樣長約1m。
2、在每對試樣中，一個試樣在槽底直徑為40mm的固定輪上約繞兩圈，見上圖1，輪子的凸緣之間的距離使每圈試樣彼此緊密接觸即可。然后固定試樣，防止電纜與輪子間有任何相對移動。
3、另一個試樣放在由上述兩圈試樣形成的槽中，在其一端懸掛500g質量的重物。
4、試樣另一端置于夾具在0.10m距離內作上下運動，速度約為每分鐘40次單程。
試驗要求
經20000次單程運動后，安裝的試樣絕緣的顯露部分總長度應不大于10mm。
